Paper Rush-2: Apache ZooKeeper & ZAB

引言(Introduction)

ZooKeeper(通常简称ZK)为Apache比较出名的一个开源项目,其定义为"a service for co-ordinating processes of distributed applications",提供多种集群机器协调同步服务,如分布式锁,配置通知,目录查找等等。其核心是ZAB(Zookeeper Atomic Broadcast),它提供以下功能:

  • 全顺序(Total Order):顺序写(Linearizable Write),结果按顺序(FIFO)在每个客户端生效,通俗点说就是你写的是什么顺序,在客户端生效的就是什么顺序;
  • 完整性(Integrity):即收到的数据肯定是发送的数据,而且发送成功了就肯定能收到;
  • 高容灾(Fault Tolerance):对任意台机器,只要有机器正常,则集群便能正常工作

这里我们先介绍ZooKeeper系统身来再介绍ZAB。

原理及实现(How it works&Implements)

Zookeeper

概览

就我看来ZK设计的应用场景不针对具体,它提供的是最基础的功能模块,在此之上,开发者可以构建适应多种应用场景,如配置同步、分布式锁、分布式队列等等。一个典型的ZK部署结构如下图所示:


首先ZK里的实例(Replicate)分为可以有四种状态:Leading、Following、Observing与Looking,对应的角色分别为:Leader(也被称为Primary Replicate)、Follower与Observer。 所有的写请求都是走Leader,然后通过ZAB同步到其它实例,如果数据有处于Watch状态的客户端,再通知客户端。当然Leader其实自身也会包含Follower的功能,客户端也是可以从Leader那里获取到数据变更通知的。简单来说,Leader的就是负责接入新数据并协调同步到其它Follower那里,其它功能与Follower一样。ZK在启动的时候,需要选举出一位Leader,选举的时候只要大多同意就能够产生(具体的选举算法详后文),之后Leader需要与Follower保持长连接并定期发送心跳包以探测对方健康情况。说到心跳包,这里我想多说一下,我们知道其实TCP本来就是有Keep Alive机制的,为什么还需要应用层再去处理一遍呢?首先:于TCP的在空闲(Idle)状态的探测间隔不是应用层能够设置的,这个是在OS参数里的,而且对于Linux系统,这个参数会影响到所有的连接探测;其次:一般来说这个间隔都非常大,而且最小的单位是秒,所以用TCP的这个机制来说连接的健康检测是非常不方便灵活的。现在回到我们刚才的话题,一旦Leader与大多数Follower失去联系或者Follower与Leader失去联系,相应的ZK实际都会重新进入到选举阶段。

ZK的消息通知示意图

数据结构/功能

ZK数据结构的核心就是一颗树,每个结点被称为ZNode,ZNode有两种:一种是普通持久的(Regular),另一种则是非持久的(Ephemeral),非持久在当创建其主机与ZK断开连接时,ZK会自动删除。可别小看了非持久结点,诸多功能(如分布式锁,下面会详细讨论)都是依赖它才得以实现的。一颗典型的ZNode树如下所示:



一个ZK结点树示意图

在这里不同的应用可以选择自己的命名空间,也就是将ZNode挂载至哪个父结点下,ZNode存储的是数据内容,这个数据大小默认为1MB[5],但是是可以调整的,但建议不要调太大,因为数据都是需要加载到内存中的。ZK的一些API提供了一个Watch Flag,设置后可以对结点的状态进行监控,即 getData(path, watch),当监控的数据发生变化是就能得到及时的通知。基于此,我们就能实非常简单地实现一个配置同步的功能,具体如下:

  • 假设存在三个进程,首先预建一个znode:
  • 调用 getData(path, watch) 对Z1进行watch便可获得最新的数据;
  • 之后任何进程如需要更新,调用 setData(path, data, version) API即可(注意这里的version必须比已有的新,否则会更新失败,当然啦,也可以设置成-1,表示不进行版本检测) ;
  • 其它进程便可由watch来获得最新的配置信息。

注:如果想同时保存多条历史记录,可以在创建时创建一个Parent ZNode:,以后所有的数据都挂载至它下面,之后调用getChildren(path, watch),便可下面的子结点状态进行监控。

是不是很简单?为了保证写顺序,ZK采用的是“一写多读”部署结构,也就是说,每次写都是写Leader,之后ZK会严格按到达的顺序基于ZAB将数据同步到各Follower。由于这种机制的存的,数据写便成了ZK的一个性能瓶颈,而且会随着机器数器的增加而线性下降。ZK的每个接口都提供同步与异步两种接口。除了上面说的那几个之外,还有一个比较有趣的接口,那就是 sync(path),这个接口的具体作用是:自调用起,等待之前的异步操作完成。这么一来,我们就可以进行多路并发操作,最后使用 sync 接口等待所有任务完成。现在我们来理解一个Quorum的概念,也就是大多数,其理论定义如下:

..............[公式1]

就是说对任意的两个Quorum,其交集不等于空。然后对于写入数据,ZK都能提供以下保证:

  1. 如果一个写被一个Q接收成功,则该写对于整个ZK集群就是成功的,故障的机器将在恢复后同步;
  2. 只要一个Q的机器正常工作,则整个ZK集群也能正常工作,只要那些故障的机器能能够最终恢复过来。

下面我们来看一看如何用ZK来实现一个简单的分布式锁。

Lock

  1. n = create(L + “/lock-”, EPHEMERAL|SEQUENTIAL) // 在父结点下建立一个非持久结点,SEQUENTIAL 标志位会保证结点名称的唯一性并按顺排在所有之前的孩子之后
  2. C = getChildren(L, false) // 获取父结点 L 下所有的子结点
  3. if n is lowest znode in C, exit // 如果 n 是最小的,就说明前面没有进程在占用这个锁了,自然可以运行了,所以便可以退出了
  4. p = znode in C ordered just before n // 如果不是,则获取前一个等待进程创建的结点
  5. if exists(p, true) wait for watch event // 对 p 进行 watch,若 p 失效了,则说明前面等待的进程已经完结
  6. goto 2

Unlock

  1. delete(n) // 显示删除自己创建的 znode,以表示锁释放

总的来说确实是非常高效简洁的一种实现分布式锁的方法,ZK真的就像积木一样,开发者们可以依靠其提供的基础API打造属于满足于自己需要的系统。除了上面说明的两个之外,ZK还可以实现更复杂的功能,比如集群管理(Group Management),读写锁(Read Write Locks),大家可以自行查阅,这里就不多说了。值得一提的是ZK的setData(node, data, version)接口还支持条件更新,如果Server中的版本与传入的不一致,那么就会更新失败,如果版本设置的是-1,那么禁用了这个功能。

性能

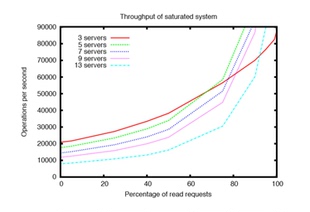

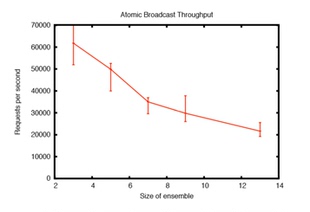

前面说了,ZK是单写入模式,然后通过ZAB同步到其它实现,在集群实例比较少的情况下,写入的瓶颈完成由Leader的性能决定。在集群数较多时,ZAB的同步瓶颈便显现出来。而对于读,就可以充分利用集群的优势,其性能基本上是随着机器数的增加而线性增涨。实验结果如下表所示:

上图:ZK数据读性能测试;下图:ZK数据写入性能测试

ZK写性能低的另一上原因是,每次写入Leader写入后,需要通过ZAB同步给Quorum数量的机器,并且都落盘成log之后才会返回成功。这就造成一个问题,随着集群机器数量的增加,ZK的写入性能会线性下降。


ZAB(ZooKeeper Atomic Broadcast)

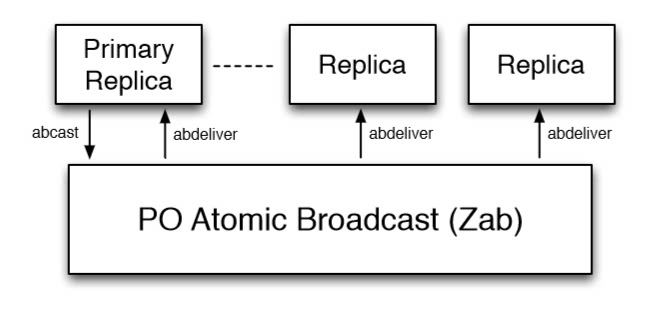

单从功能上讲,ZK大抵如此,现在我们来讨论一下最核心的ZAB。ZAB其实就是分布式一致性算法Fast Paxos的一个实现。主要分为:选主、同步、恢复,这三部分。


选主

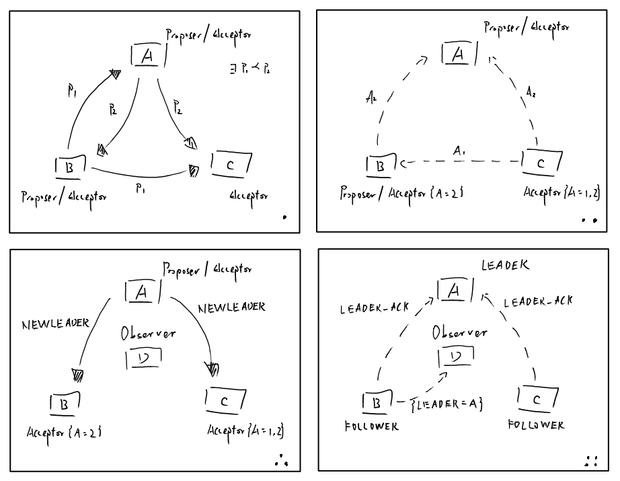

首先来说选主,如下列图所示:

选举的过程分为两个阶段,四个步骤。

  1. [1a Prepare]每个实例根据自己的历史记录,选择最大的一个序号N至其它实际,这条消息被称作Proposal N,简称
  2. [2b Promise]当一个Acceptor收到时,就向发送方发送回执,里面的内容是自己数据的历史记录,同时保证不再接收小于N的Proposal;
  3. [2a Accept!]当一个实例收到Quorum机器数量的回执时,会认为自己获得推举,这里根据回执的历史记录找出最大的(至于大于的意义,下面会再说)那个作为本次epoch的初始历史;
  4. [2b Accepted]每个收到Quorum回执的实际向其它实际发起NEWLEADER消息,内容是,当收到Quorum数量的回执后便正式被选举成Leader。为什么需要这步呢?因为在某些情况下可能推举出两个Leader,例如:, , , ,他们的序号从小至大,由于网络延迟原因,可能,,先推举出,但后来加入了,那么就也会被推举成Leader,但由于每个推举的Leader必须收到Quorum数量的回执才视为成功由于,且每次向被推举的实例发起回执时便保证不再响应比其小的请求,所以不存在两个Leader同时通过选举的情况,否则

这里有几个地方可以稍微进行一下优化:

  1. 在刚启动时,由于所有实例的历史记录都是为空,所以不需要收集Acceptor的历史,直接可以到第3步,只要每次Acceptor到序列号为N的消息后,就不再接收那之前的就可以了;
  2. prepare与accept!都可以只发送给一个Quorum的机器就足够了,只要这个Quorum只的机器都是存活着,且能与之通信;

这里有一点需要明确,ZK实例状态的先后是依据什么来比较的?其理论定义如下:




其中  ..........[公式2]


如果你没有看懂,没关系,我这里们举个例子来说明:

  • 推荐的节点的纪元比当前的节点的Epoch要大,可以举个列子,有一个人从秦代穿越过来,一个是现代人,如果我们想选择哪个人更加了解历史,我们一般会选择现代人;
  • 如果不满足第一点,则比较节点的更新操作Counter数量,更新比较频繁的节点则推荐该节点id,举个例子,两个都是现代人,我们会选择那个拼命学习历史知识的人;
  • 如果还是不能满足上面两点,则推荐zxid大的,比如说,我们选择那个身份证比较大的人。

广播

对于ZK的广播,有特性:

  • [B1]如果一个Replicate:  向  连续发送了两个事务z',z且,那么接收的顺序也必定是先z'后z
  • [B2]所有的ZK实例都会按照先后顺序(Total Order)来提交事务:即如果提交了提交了,那么必须提交或者,另外,如果,则在提交前必须提交
  • [B3]所有Replicate提交的数据都是按到达Master的顺序一致的。

选举完成后就可以开始广播了。Leader需要与所有的Follower维持一个健康检测长连接,当与Leader正常维持的健康机器少于一个Quorum时,便需要重新进行选举。每次选择一出一个新Leader,就开启一个新的Epoch。按照上面的算法,新的Leader会包含上一个Epoch最新的历史记录。Leader每次在广播的时候,也是采取二段提交(Two-Phase Commit)的方式——只是没有取消(Abort)操作——向所有Follower提起一个事务(v,z),然后进行Prepare(e, (v,z)),每次在返回Prepare的ACK之前都会将数据先写到磁盘上以用于保证在Commit的时候能够成功,当Quorum数量的Replicate返回Prepare的ACK后,Leader就会发起Commit(e, (v,z))操作,每次事务由一个串性唯一的Zxid进行标识,事务的先后顺序也是由此保证的。当Follower收到;Commit除了会向上层应用递交本次事务以外,还会把所有之前的一起递交了,即的事务。

现在我们来回答一个问题:为什么Qumron数量的Replicate返回Promise的ACK之后Leader就可以发起Commit了?这里存在两种情况:

  1. 某台机器由于网络原因,接收延迟,没有在规定时间返回Promise的ACK。对于这种情况,根据B1特性,对慢的那台机器而言最多也就是同步慢点,最终也是能达到一致的。由于ZK使用是TCP长连接,TCP本身提供顺序保证,所以B1特性是显而易见的。
  2. 某台机器由于网络原因,与Leader失去联系。于对这种情况,该机与Leader的长连会失效,本机便会重新进入到搜索Leader的状态,之后便可以从其它主机那里获取到同步数据。

恢复

对于故障恢复,Zab有以下几点应对措施:

  • 每个Replicate存储的都是全量副本,即使一台出现故障,客户可以很快重连接到其它正常Replicate上。
  • Leader与每台Follower都建立有长连接,不管是Leader还是Follower出现故障都可以非常迅速地侦测。如果是Leader出现故障便新进入到选主过程,在此期间ZK是暂时不可写的。
  • 每次返回Prepare的ACK消息前,都会将数据写在磁盘上,每次Commit前都需要有Quorum数量的机器返回成功才行。

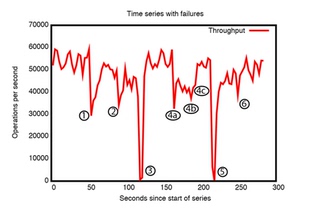

下图反应了各种故障情况对ZK的读写影响,该测试集群有5台机器:


  • [1,2] 单个Follower故障
  • [3,5] Leader故障
  • [4] 两个Follower同时故障

理论证明(Proofs)

这里由于篇幅原因,只对一个比较重要的特性加以证明解释,其它可以自行参看Zab论文[2]。


1. ZK满足全序(Total Order)特性:即如果一个ZK实例提交了前提交了,则任意一个实例在提交必须提交

证:

表示实例当前的历史,由已知得:

 ......................[1]

(意思是数据D等于数据D',并且在各自己的历史记录中)

要证明的是

如果

   显然有

如果

   设表示实例R在选主时最终被确认作为本次epoch的初始历史记录,所以有:

........................[2]

(由于每次在投票中,自己的投递的历史记录不一定会被选为本次epoch的基线,而Master始终会选择最大那一个,因此最终的值肯定是自己的后续超集)

   则:

..........................................[3]

   由于每次选主成功后,Leader均是选取版本最新结点的历史作为本次epoch的基值,则

................................[4]

   结合公式2与公式4得:

...........................[5]

  又由已知得:

.....................................[6]

   那么就有:

  ................................................[7]

   到公式7,我们就成功证明了数据D'也存在于R'的历史记录中,之后由于假设R'历史为R历史的先序,而D'先于D于R历史中且D'存在于R'的历史中,即有:


如果

   有

........................[8]

  由假设知:

.................................[9]

  同理同样:




证毕。


参考资料(References)

  1. ZooKeeper: Wait-free coordination for Internet-scale systems https://www.usenix.org/legacy/event/usenix10/tech/full_papers/Hunt.pdf
  2. Zab: High-performance broadcast for primary-backup systems http://www.stanford.edu/class/cs347/reading/zab.pdf
  3. 自己动手实现zookeeper的FastLeaderELection选举算法和心跳同步 http://blog.csdn.net/techq/article/details/7233870
  4. Paxos http://en.wikipedia.org/wiki/Paxos_algorithm
  5. http://www.benhallbenhall.com/2011/01/what-is-the-znode-data-limit-size-for-apache-zookeeper/
